一，什么是旋轉氣缸？

旋轉氣缸又稱擺動氣缸，區別于普通直行程氣缸，旋轉氣缸的工作特點是輸出扭力，從而帶動工件運動。所以旋轉氣缸的常用工況是物體的轉位、翻轉、分類、夾緊，

二、旋轉氣缸的種類有哪些？

旋轉氣缸可以分為兩大類-有限角度旋轉、無限角度旋轉，分別適用于不同的行業與設備。今天我們將以有限角度旋轉氣缸為側重點講解。

三、旋轉氣缸的原理

有限角度旋轉氣缸基本為齒輪齒條運動，另有一種葉片式擺動氣缸，為葉片驅動。

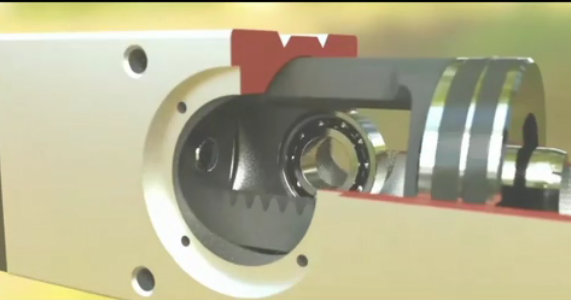

齒輪齒條的原理為通過直行程的運動帶動齒輪咬合，從而旋轉。

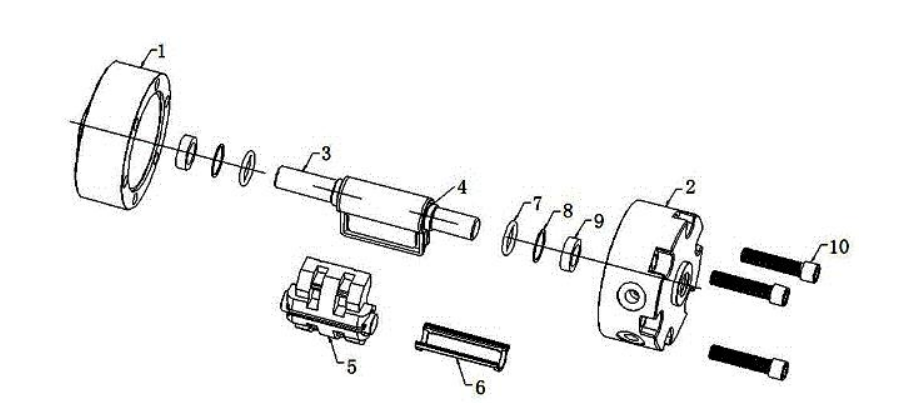

葉片式擺動氣缸，內部通過扇葉進氣后旋轉。

三、有限角度旋轉氣缸

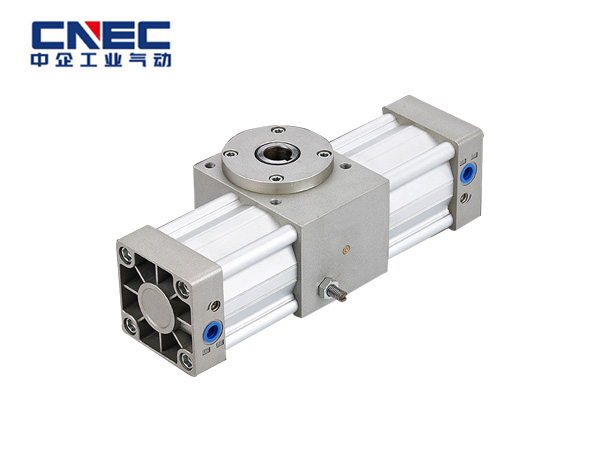

如圖，是目前市面上較為流行的MSQB/HRQ旋轉氣缸。

此款氣缸輸出穩定，安裝方便。因為使用齒輪齒條結構，所以運轉平穩，目前大多數旋轉氣缸基本使用齒輪齒條結構。雙氣室結構，能實現雙倍出力。

其運動模式為內部齒輪齒條運動帶動工作臺（分度盤）運動，旋轉角度0°-190°可調節。可在外部添加液壓緩沖器，減少因力矩過大而產生的沖擊力。
目前有限旋轉角度的氣缸型號MSQB、CRA1、CRB2BW、MRHQ等

四、無限旋轉氣缸

無限旋轉旗桿原理基本類似于葉片式旋轉氣缸。只不過內部無定子。旋轉速度可調，運用領域如包裝、紡織等。本次新冠疫苗的包裝就要無限旋轉夾持氣缸的功勞哦
